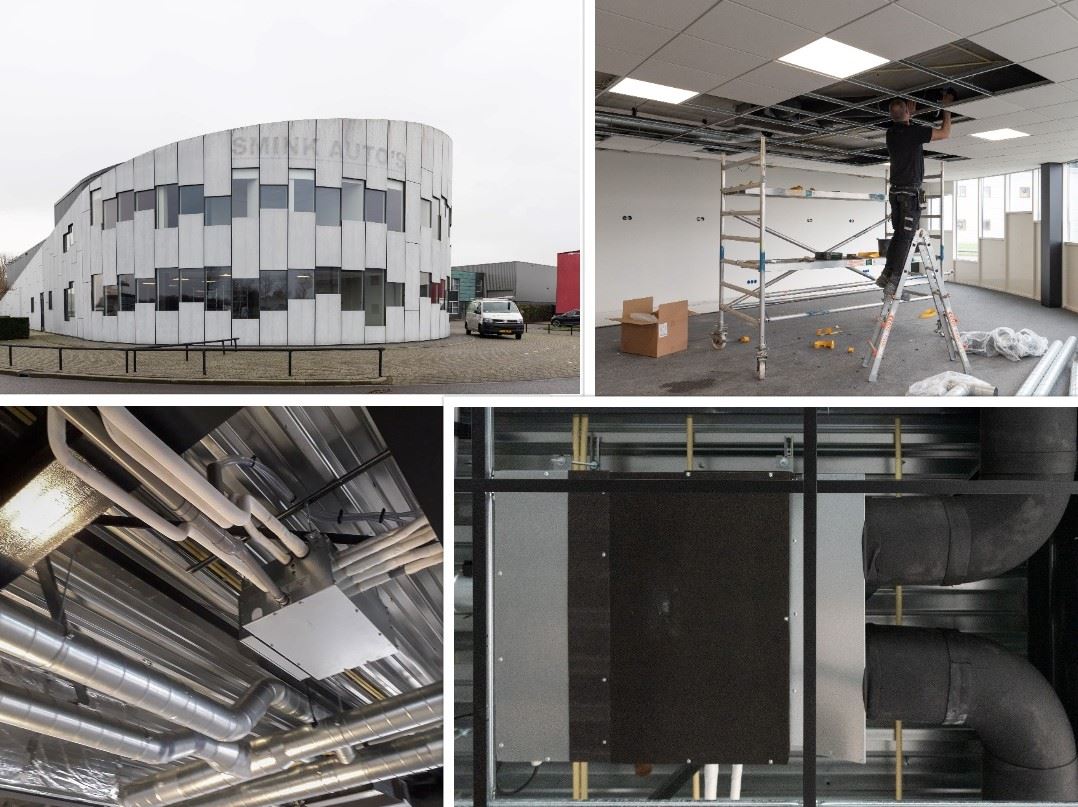

VRF-systeem en wtw-ventilatiesysteem voor Eurohill
VRF-systeem is de afkorting van Variable Refrigerant Flow-systeem. Het systeem dankt zijn naam aan het variabele volume aan koudemiddel dat erin zit.
In het Nederlandse klimaat hebben we te maken met veel gematigde dagen qua temperatuur, hierdoor kan er een verschil ontstaan in de behoefte om te koelen of te verwarmen binnen een gebouw. Je kunt je voorstellen dat op een zonnige dag in het voorjaar waarbij de temperatuur nog aan de lage kant is maar de zoninstraling veel invloed heeft op de ruimtes welke op de zon zijn georiënteerd. Hierdoor kan het zijn dat in deze ruimtes koelbehoefte is maar in een ruimte aan de noordzijde (zonder zoninstraling) er verwarmingsbehoefte is. Het voordeel dit systeem is dat er energie uitwisseling plaatsvind binnen het systeem, met andere woorden, de energie voor het koelen van de ene ruimte wordt gebruikt voor het verwarmen van de andere ruimte en vice versa.

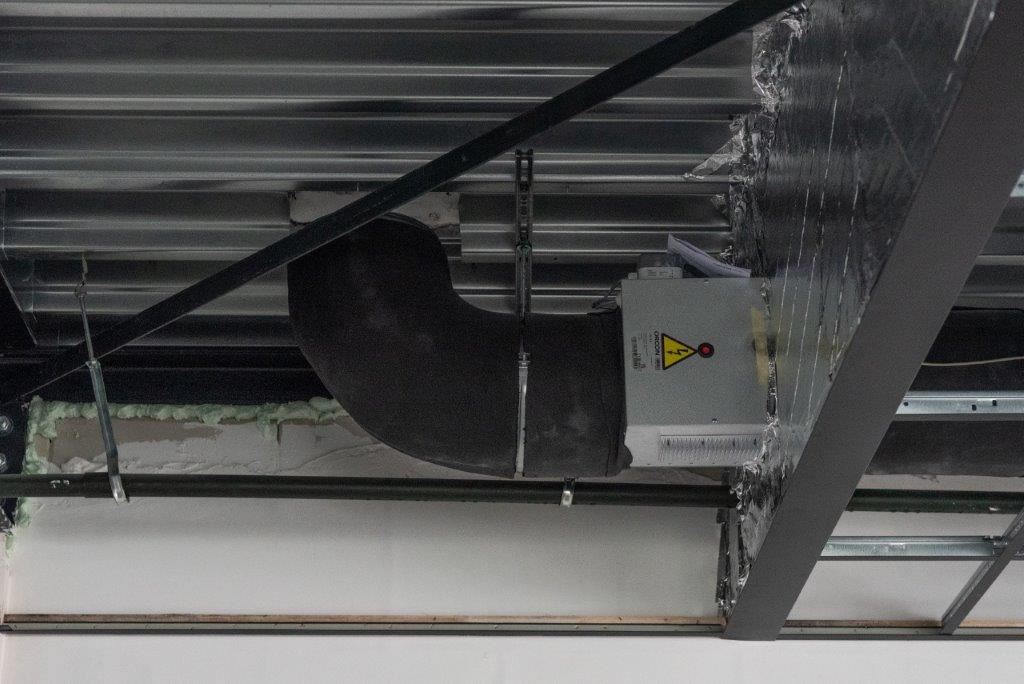

De buizen waar de koude lucht doorheen gaat zijn geïsoleerd. Dit is nodig om condensering tegen te gaan. Bij condensering vormt er zich namelijk vocht en dit zou schade aan het systeemplafond veroorzaken. Ook de buis voor de aanzuiging vanaf buiten moet om condensering (vochtvorming) tegen te gaan geïsoleerd zijn. De andere buizen van inblaas en afzuiging zijn niet geïsoleerd.
De installatie bestaat uit 16 binnendelen, 3 verdeelboxen en 2 buiten-units en 2 wtw-units.
Airco installaties circuleren alleen de binnenlucht, het systeem koelt en verwarmt. Om ook frisse lucht in de ruimte te krijgen zijn er wtw’s gemonteerd, deze zuigen de lucht van buiten aan en verversen zo de lucht. Dit kan ook met een regulier ventilatiesysteem maar dan gaat er veel energie verloren die de wtw wel benut.

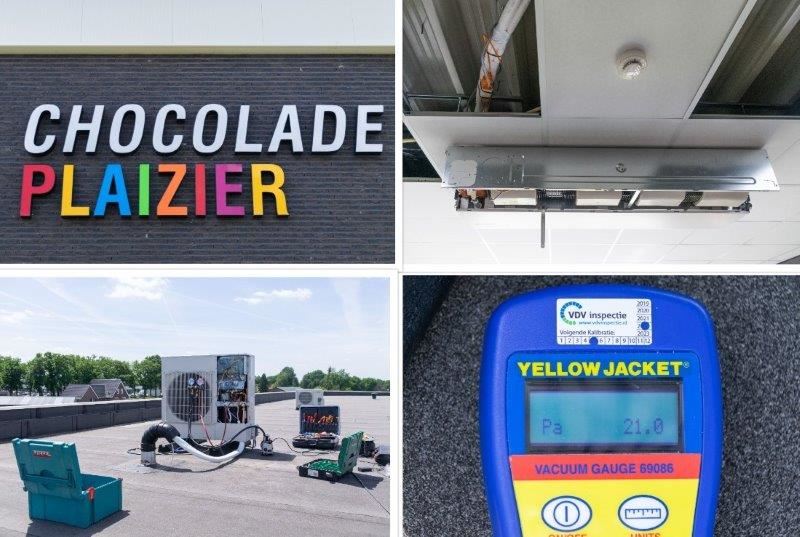

Hoge ruimte koelen
In een bedrijfsgebouw plaatsten wij een airco-installatie. De buiten-unit is op het dak gemonteerd. Het bedrijfspand is voorzien van een hoge ruimte met daarin een gedeeltelijke verdieping waarop een kantoor gevestigd is. Omdat ook deze kantoorruimte gekoeld moet worden heeft deze installatie een behoorlijke capaciteit nodig. De gekoelde lucht trekt naar beneden en als je dan dus de bovenverdieping ook koel wilt hebben is er een hoge capaciteit nodig.
Plaats van de buiten-unit

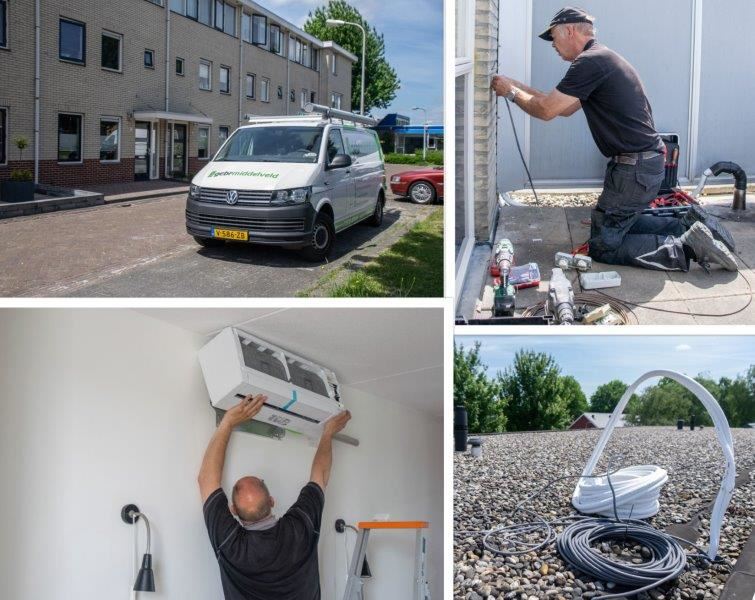

Elke keer kijken wij naar de situatie. Hieruit kunnen verschillende opstellingen voortkomen. Op bovenstaande foto monteerden wij de buiten-unit bij onze particuliere opdrachtgever op het dak. Er was bij deze woning wel een balkon beschikbaar, en in sommige gevallen kiezen wij ervoor om de unit daar te plaatsen. De buiten-unit neemt uiteraard plaats in beslag en in dit geval kon de unit op het platte dak gemonteerd worden wat weer ruimte scheelt op het balkon.
Aanleg airco appartement
Voor een opdrachtgever hebben wij een complete airco installatie aangelegd in een appartement. De wens van de opdrachtgever was om een airco installatie te laten aanleggen in de woonkamer en slaapkamer, de voorkeur hierbij was een minimaal geluidsniveau en geen duidelijk zichtbare installaties in zicht.
Kanaalunits Mitsubishi Electric
In overleg hebben wij gekozen voor een airco systeem door middel van kanaalunits van het merk Mitsubishi Electric, deze kanaalunits staan bekend om hun minimale geluidsniveau.
Vanaf de kanaalunits hebben wij gekozen voor geïsoleerde flexibele luchtkanalen welke naar inblaas- en retour ventielen aangelegd is. In het plafond zijn nu alleen de ventielen zichtbaar en het systeem is nagenoeg geruisloos. Met de huidige airco systemen (de juiste benaming is eigenlijk warmtepomp) is het ook mogelijk om te verwarmen in de winter, hierbij wordt het proces van de installatie omgekeerd. De gehele installatie is aangesloten en getest volgens de richtlijnen van het F-gassen besluit.
Airco bij een huisartsenpraktijk

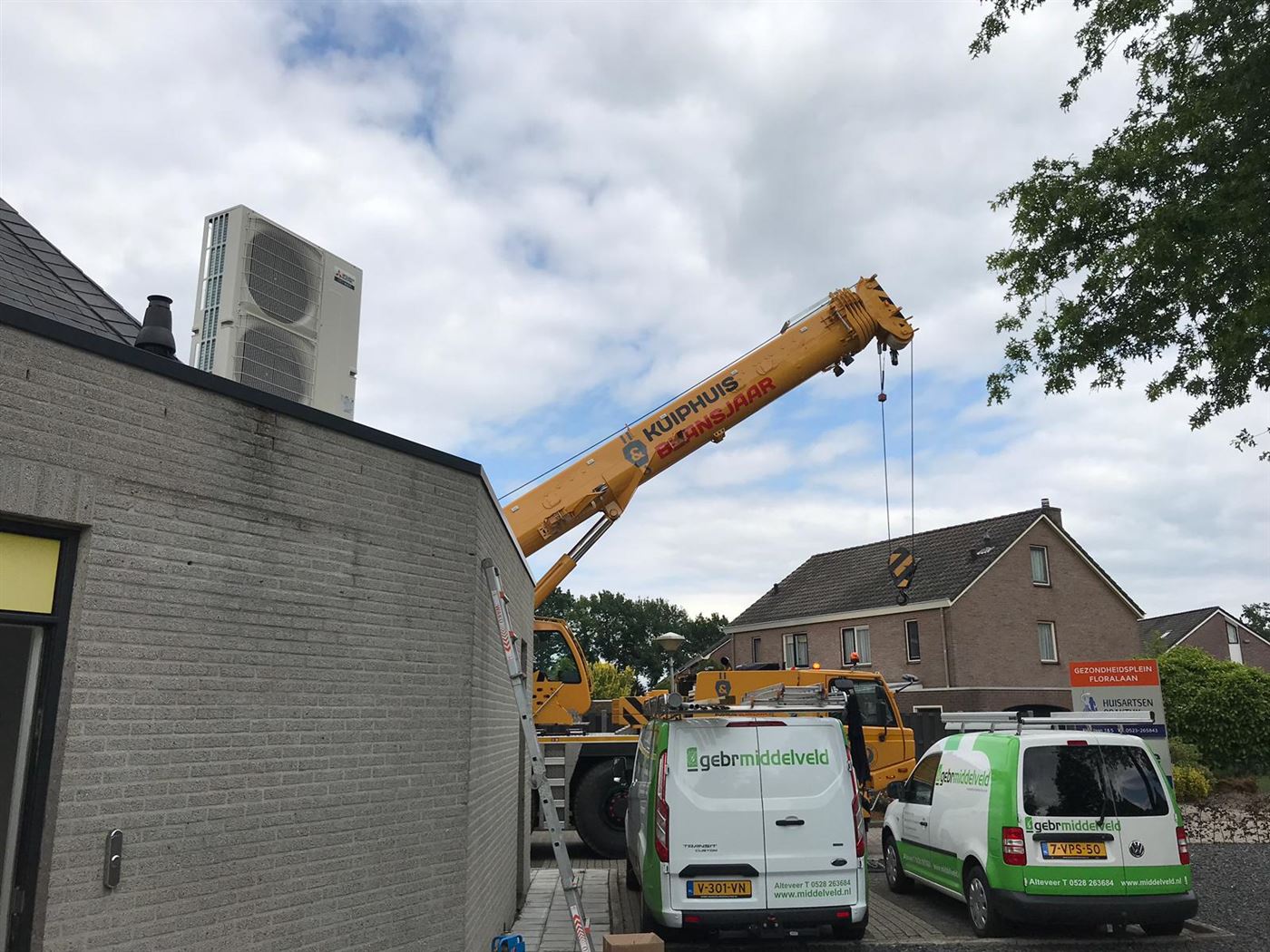

De buiten-unit bij deze huisartsenpraktijk is op het dak geplaatst. Wij leverden en monteerden dit airco-systeem. Dit gebeurde in nauw overleg met de opdrachtgever. Tijdens de werkzaamheden bleef de praktijk namelijk geopend.
Buiten-unit geplaatst op het platte dak van de garage

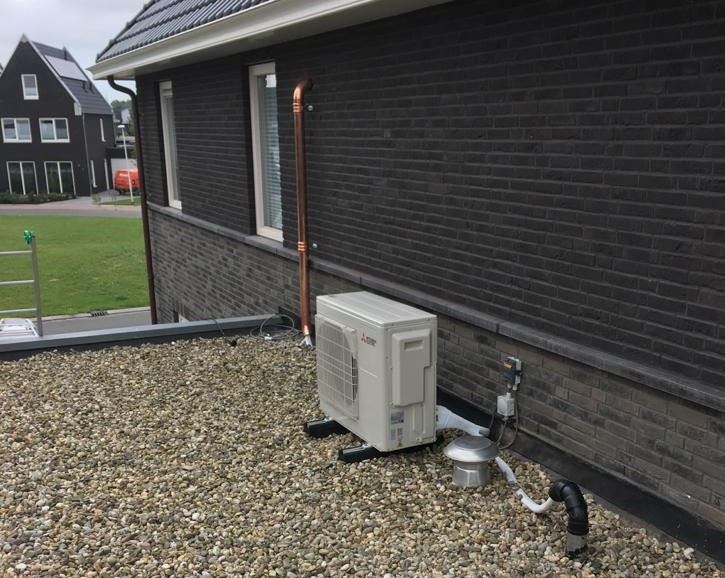

In dit geval hebben wij de buiten-unit van de airco-installatie geplaatst op het platte dak van de garage. Er zijn twee binnen-units geplaatst.
De ene binnen-unit is in de keuken is gemonteerd en de andere op de overloop. De wandunits kunnen worden bediend met de bijgeleverde infrarood afstandsbediening. De units zijn koelzijdig verbonden door middel van geïsoleerde koelleidingen, deze worden zover mogelijk weggewerkt in leidingkokers.
Er is een koperen hemelwaterafvoer aan de gevel gemonteerd om de leidingen vanaf de overloop naar het platte dak weg te werken.
Meer over koper-, zink en loodwerkzaamheden
Een airco-installatie en zonnepanelen is een goede combinatie!

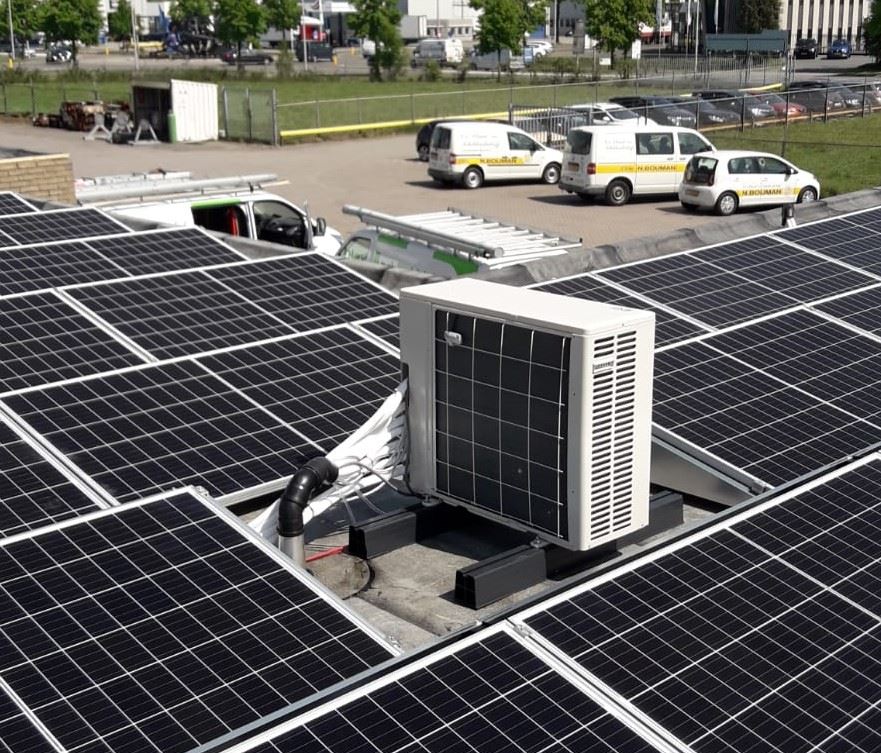

Wij hebben in een kantoorpand een airco-installatie aangelegd. Ten behoeve van de energievoorziening van deze airco en het elektraverbruik van het kantoorpand zijn er zonnepanelen gemonteerd.
De airco-installatie bestaat uit een buiten-unit en 4 binnen-units. Een Mitsubishi Electric MXZ-4F80 VF buiten-unit, 1 stuks MSZ-AP15VG wand-unit en 3 stuks MSZ-AP25VG wand-units van Mitsubishi. De reden dat de wand-units verschillen is omdat de oppervlakte van de ene ruimte die gekoeld moet worden groter/kleiner is dan de andere en de units dus verschillende prestaties moeten leveren. Wij kijken hier voorafgaand aan de installatie van een installatie kritisch naar.
Waar moet je rekening mee houden bij het plaatsen van een airco-installatie?
Het is belangrijk dat de airco installatie op de juiste plaats staat. Met de juiste opstelling kunt u namelijk optimaal genieten. En let niet alleen op welke plek u uitzoekt voor het plaatsen van de binnen-unit. Dit is vaak het geval omdat deze vaak het meest zichtbaar is. Ook de plaats van de buitenunit is van groot belang.
Plaatsen van binnenunit
Plaats de binnenunit niet dichtbij een warmtebron of andere luchtstromen die de sensoren kunnen beïnvloeden.
Zorg er voor dat de airco de koude lucht niet direct naar je toe blaast, dit is namelijk zeer onaangenaam.
Plaats de binnenunit ook zo hoog mogelijk. Op deze manier zal de koude lucht veel beter over de ruimte verspreidt worden.

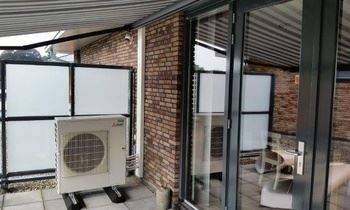

Plaatsen van een buitenunit
De buitenunit moet zoveel mogelijk vrij staan. De instroom van buitenlucht en de afvoer van warmte lucht moet onbelemmerd zijn.
Plaats de buitenunit liefst op een schaduwrijke plaats, in de volle zon zal de buitenunit meer energie verbruiken en het duurt langer voordat de gewenste binnen temperatuur behaalt wordt. Omdat de buitenunit minder hard hoeft te werken zal dit ook de levensduur van de unit verlengen. Houd er ook rekening mee dat er voldoende ventilatie moet zijn voor de buitenunit.
Praktijkvoorbeeld plaatsing airco
Airco lelijk en opzichtig? Hoeft niet hoor!
Hoe kun je een airco mooi wegwerken? Nou zo!

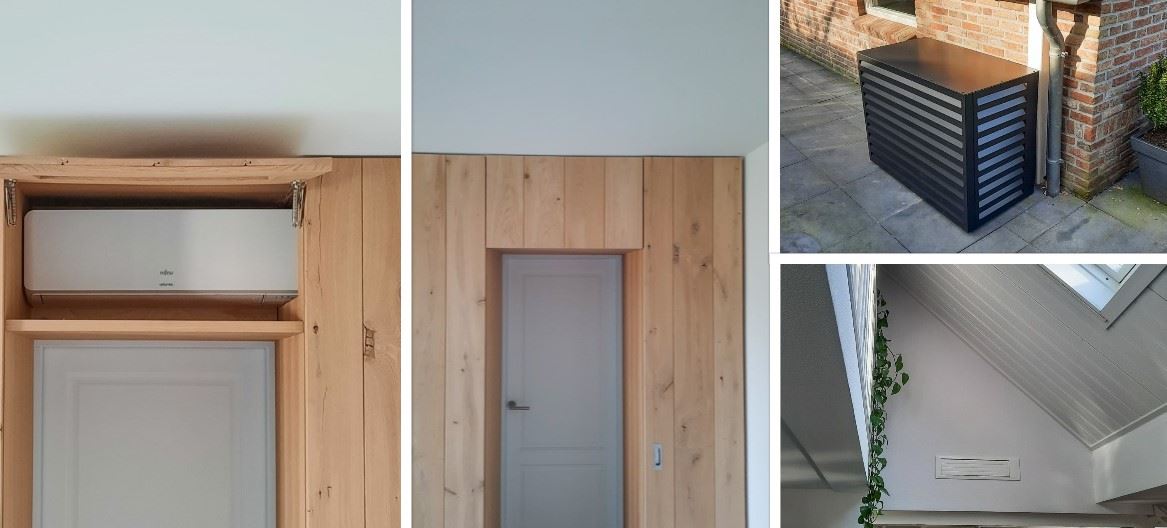

Bij deze opdrachtgever hebben wij het wandmodel in de kast van de slaapkamer geplaatst. De buitenunit is netjes weggewerkt in een kast.
In de huiskamer is de kanaalunit weggewerkt in de wand.
Er is gekozen om een kanaal airco te plaatsen in een bergruimte boven de keuken, hier was voldoende ruimte en zijn er in de wand en het plafond van de keuken toevoer- en afvoer rooster gemaakt. In de slaapkamer is een wandmodel geplaatst maar deze is gemonteerd in een bovenkast, als er niet gekoeld hoeft te worden is dit wandmodel volledig uit het zicht. De buitenunit is afgewerkt met een Eco Cover zodat deze minder prominent aanwezig is.
